寸法を入れて、収納ボックスを
作る。
入れたい物の内寸を入力するだけ。外寸とフック数を自動計算し、STLまたはSTEPをこのブラウザで作れます。フックなしも選べます。
ボックスを作る測って、決めて、確認して、保存。

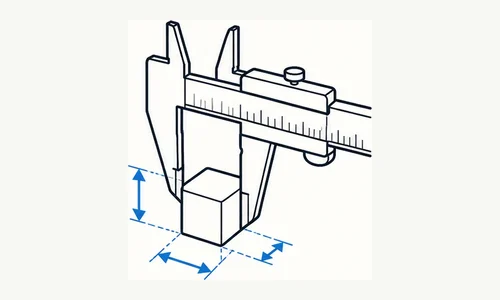

- 01
入れたい物を測る必要な収納内寸を確認します。

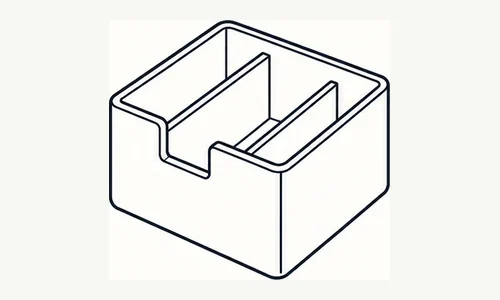

- 02
内寸と仕切りを決める外寸とフック数は自動計算します。

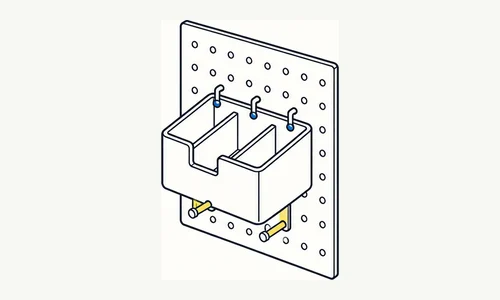

- 03
3Dで取り付けを確認下フックと安定ピンを切り替えて確認できます。

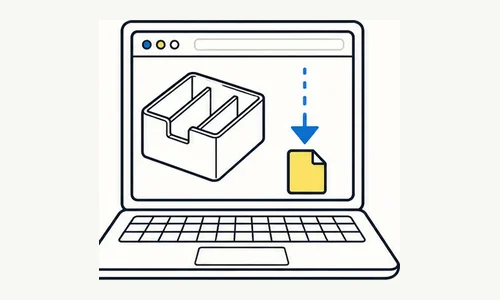

- 04
形式を選んで保存STLまたはSTEPを端末内で生成します。
入れる物のサイズを決める
入れたい物に必要な内寸を入力します。外寸は自動計算します。
本体の外寸: 123.2 × 90.6 × 66.6 mm
数値は直接入力できます。スライダーの範囲は入力値に合わせて広がります。
フックは背面から直接出るL字形状です。直角部は内角R2.4mm、広い根元と最下段フックで荷重を分散します。
2なら中央で2等分します。上面図で位置を動かせます。
詳しい設定 開く
厚さと底
厚さ1.6mm：通常の小物収納向け
0mmで水平。背面の高さを保ち、奥から手前へ斜めに切ります。寸法は壁を外す前の基準寸法です。底材を生成しません。机に置いた物を囲う用途や、下へ配線を通す用途向けです。フック
PLA向けの標準は4.0mmです。背面全体でフックの荷重を受け、内側とボード側には出っ張りません。収納内寸は維持します。
5mmの穴に対してフック幅は3.7mm（左右のすき間は合計1.3mm）。板厚5.3mmを越え、裏側へ6.4mm掛かります。
深さはL字の垂直爪へ一定に反映します。深くすると外れにくくなりますが、壁との隙間が小さい場所では干渉しやすくなります。標準は6.4mmです。横は穴の幅、奥はボードの厚さに合った値を選びます。
現在の設定：穴の幅 0.7 / 板の厚さ 0.3。上の数値欄で細かく調整できます。
実測の目安：穴 約5×15mm、板厚 約5mm、縦ピッチ40mm。上段と、成立する最下段にロックフックを自動配置します。
プリンター
PLAは一律の倍率補正を掛けず、フック幅3.7mm、太さ4.8mmを標準にします。最後は確認ゲージで合わせてください。
外周5周・積層0.2mm。フック下側のサポートを有効にしてください。
形
任意の軽量化オプションです。45°の菱形穴で壁部分はサポートなし造形を狙い、背面・底・仕切り・フックはソリッドのまま残します。材料は減りますが、スライサー設定によっては印刷時間が短くならない場合があります。生成は端末内で完結し、寸法データは送信しません。食品用途・重量物・人や動物の安全に関わる用途には使用しないでください。
利用について
作ったSTL・STEPは個人・商用を問わず自由に利用できます。取り付けと使用は軽い物から試し、人や動物の安全に関わる用途には使わないでください。
